3C产品也称為信息家電，一般是指计算机类、通信类和消费类電子产品，各类繁多市场需求量大，中國现已成為全球第一大3C产品消费市场，随着國民经济水平以及收入水平的提高，对電子类产品的质量也提出更高的要求，商家们纷纷推出更高配置、更高性能、更好设计的产品满足消费者。

影响電子类产品质量的因素很多，其中散热是不可忽略的因素，特别是在2016年“三星電池门”事件发酵之后，電子类制造商家更加注重于产品的散热性能与安全。怎么才能保证電子产品的散热符合严谨的设计要求呢？在产品设计周期开始时就规划热管理问题是取得高效散热解决方案的常用途径。同裕热能是國内有着十几年丰富经验的散热技术服務商，能够提供IT通信类電子产品的散热解决方案，涉及：板卡（主板）散热、CPU散热、显卡散热、射频模块散热、RU散热、游戏机散热、VR散热、工控電脑（机）散热、服務器散热、中央变频空调散热、TEC散热等领域。

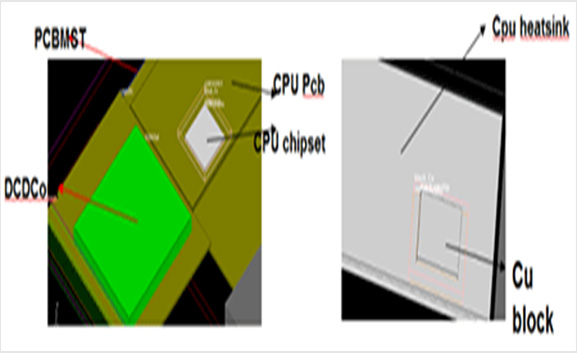

客户SVG散热设计要求如下

PCB source温度	≤100℃
CPU温度	≤100℃

（1）

DCDC输出	電导率:10W/(m*K) 功率:5W
CPU芯片组	電导率:10W/(m*k) 功率:10W
PCB MST	電导率:15W/(m*K) 功率:5W
CPU PCB	電导率:15W/(m*K) 功率:4W
CPU 散热器	尺寸：125956mm，基板厚度:2mm，fin数量: 10pcs，厚度：0.6mm；電导率: AL-extru. 180W/(m*K)。
CU 块	尺寸：41414.7，電导率:385 W/(m*k)
导热膏	厚度： 0.3mm，電导率:3.5W/(m*K)
焊接方式	锡焊4258，電导率:48W/(m*k) 0.2mm

（2）

格栅前面	尺寸:170*27mm，开孔率:0.5
格栅右边	尺寸:35*30 mm，开孔率:0.6
格栅背面	尺寸:30*30 mm，开孔率::0.7
fan	尺寸:303010 mm

（3）

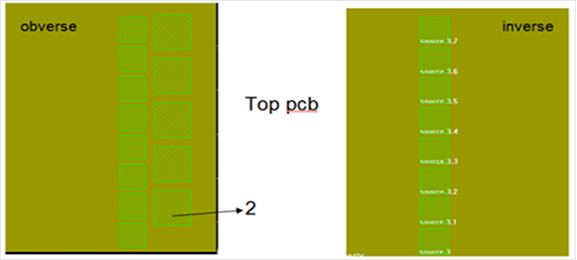

電路板顶部	尺寸:140170mm，電导率:10W/(mk)，功率:3W
热源體反面	0.8W/pcs
热源體正面	左排:0.8W/pcs，右排: 1.2W/pcs，标记為 “2”的这排 :1.5W/pcs。
散热器	尺寸:1401704.5mm，基板厚：2mm，fin高度:2.5mm, Fin数量:10pcs，fin厚度:0.6mm，電导率:180W/(m*K)。
导热膏	厚度：0.3mm，電导率:3.5W/(m*K)。

（4）

電路板底部	尺寸:140170mm，電导率:10W/(mk)，功率:3W。
Source of inverse	功率：1.5W/pcs
散热器	尺寸:1401704.5mm，基板厚：2mm，fin高度:2.5mm， Fin数量:10pcs，fin厚度:0.6mm，電导率:180W/(m*K)。
导热膏	厚度： 0.3mm，電导率:3.5W/(m*K)。

散热器散热解决方案描述
(1)增加一个30*10mm的轴流式风扇，增大通过RX模块的气流量；
(2)修改风扇前面的铜翅片，增加系统的气流量。

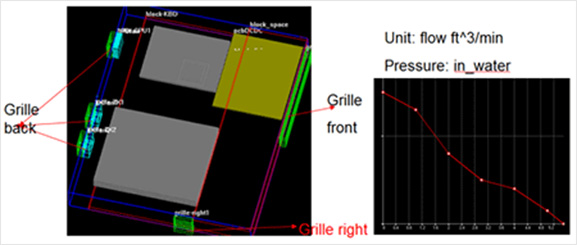

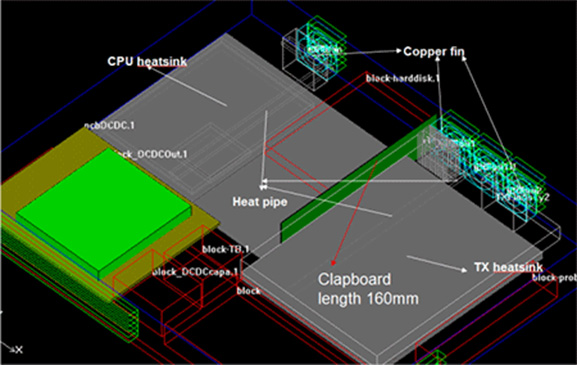

散热整體布局仿真模型示意图

铜翅片	尺寸:30120.3mm，倾斜：1.0，数量：30pcs。
铜翅片	材料:C1100，電导率:385W/(m*K)。
热管	D6管厚度：3mm，用压管工艺，热管类型: 粉末烧结，電导率:10000W/(m*k)

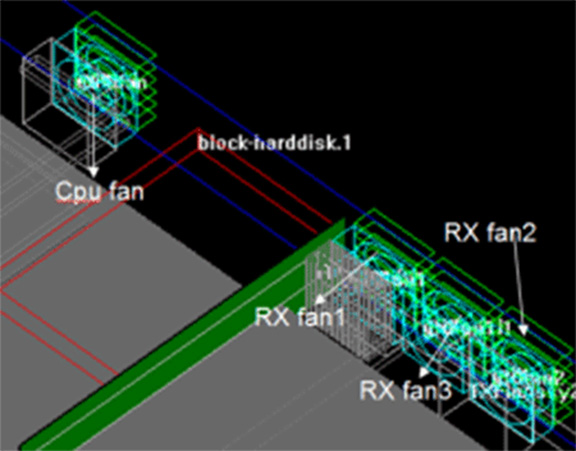

增加一个30*10mm的轴流式风扇，新风扇口區域的开孔率為 0.7。
隔板	尺寸:160330.5mm，材料: 不锈钢

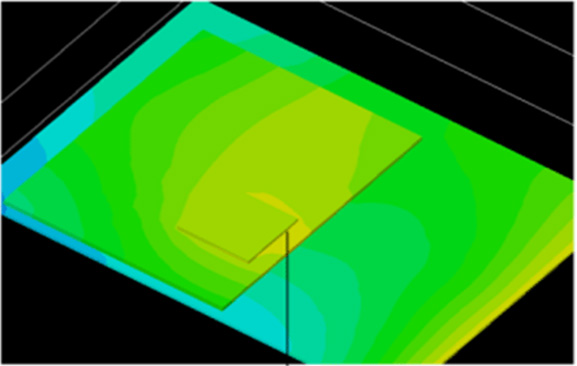

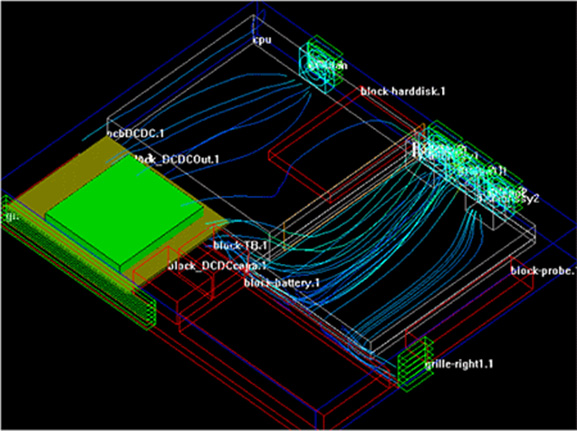

CPU模块仿真温度及气流分布示意图

环境温度: 40℃； CPU芯片组最高温度:64.43℃。

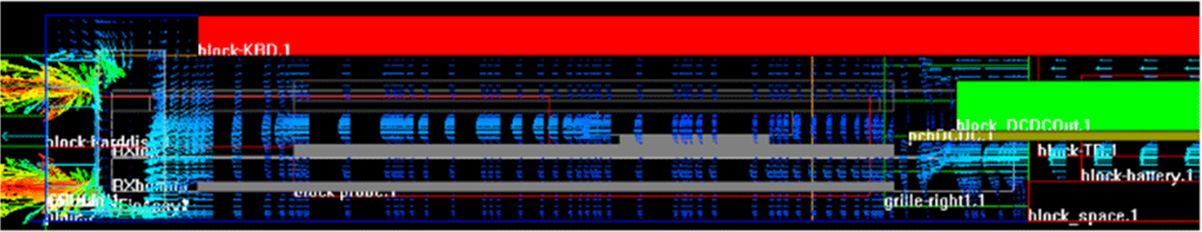

CPU模块仿真温度及气流分布示意图

CPU风扇工作点: 體积流量:2.43ft^3/min 压力:17.47Pa

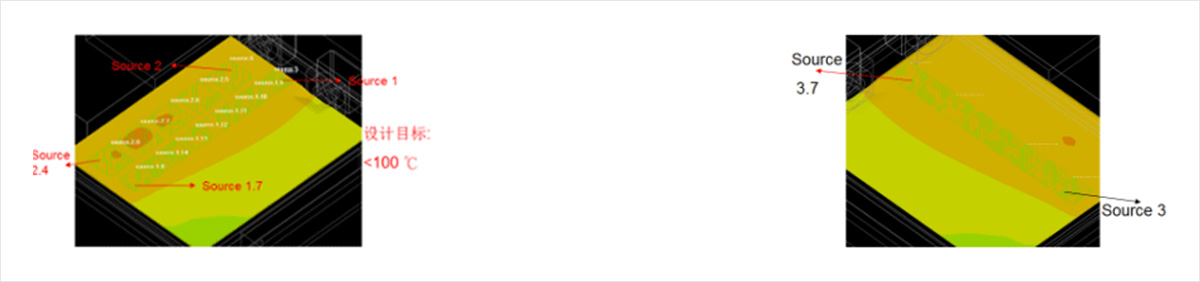

RX模块顶部仿真温度分布示意图

NO.	最高温度	NO.	最高温度	NO.	最高温度
Source 1	59.43	Source 1.7	59.73	Source 3.1	59.59
Source 1.1	59.54	Source 2	60.02	Source 3.2	59.7
Source 1.2	59.66	Source 2.1	60.19	Source 3.3	59.77
Source 1.3	59.73	Source 2.2	60.16	Source 3.4	59.8
Source 1.4	59.76	Source 2.3	59.96	Source 3.5	59.8
Source 1.5	59.77	Source 2.4	59.96	Source 3.6	59.78
Source 1.6	59.76	Source 3	59.48	Source 3.7	59.74

NO.	最高温度	NO.	最高温度
Source 4	60.83	Source 4.4	60.95
Source 4.1	60.53	Source 4.5	60.89
Source 4.2	60.92	Source 4.6	60.8
Source 4.3	60.96	Source 4.7	60.67

Fan工作点:
CPU fan: 2.43ft^3/min ,17.47Pa；
RX fan1: 2.23ft^3/min ,18.65Pa；
RX fan2: 2.5ft^3/min ,17.09Pa；
RX fan3:2.22ft^3/min,18.70Pa。

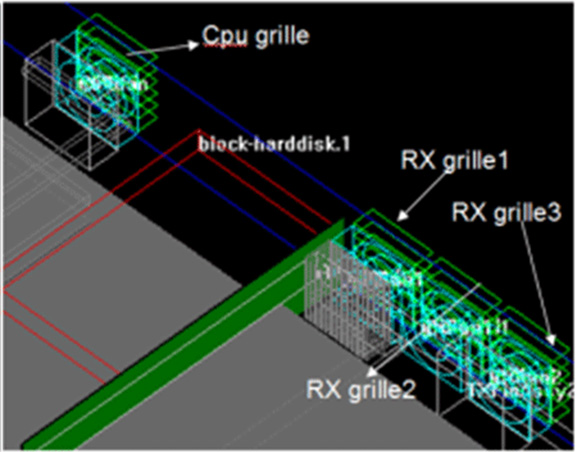

风扇栅格窗气流:
CPU grille:2.26ft^3/min；
RX grille1:1.95 ft^3/min；
RX grille2:2.23 ft^3/min；
RX grille3:1.962ft^3/min；
Total: 8.4ft^3/min。

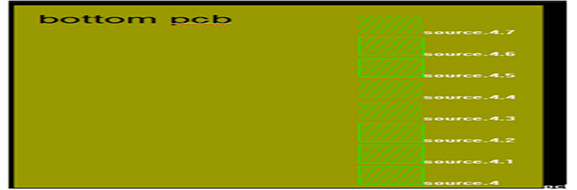

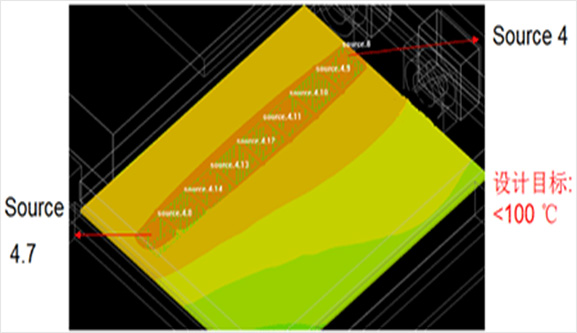

RX模块底部仿真温度分布示意图

散热解决方案仿真结果汇总

	CPU最高温度（℃）	热源體温度范围（℃）	系统气流流量(ft^3/min)
方案仿真结果	64.43	60.92~59.43	8.4
符合CPU温度小于80℃和热源體温度小于100℃的要求，完成散热设计要求。
