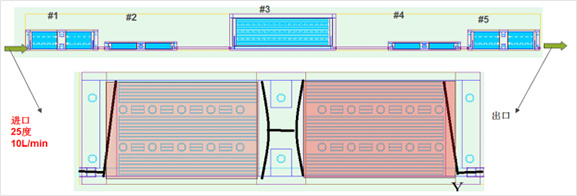

动力電池包及水冷板仿真模型示意图:
散热方案是以其中5块水冷板展开放置為例展示,总功率1400W。

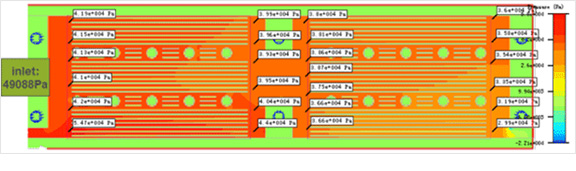

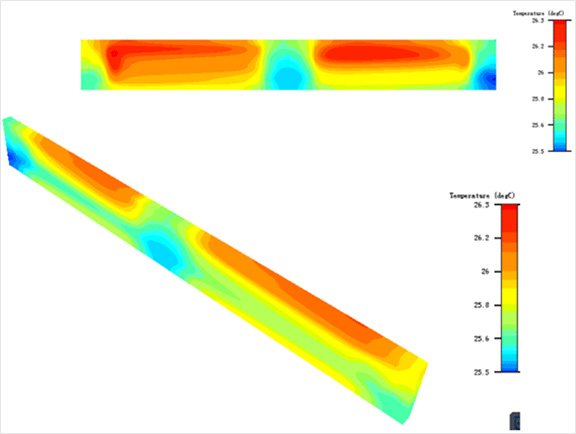

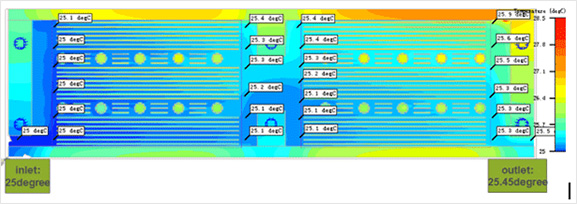

(1)cold plate A: 476* 134.4,souce size:179.2*134.4;
(2)浅红色為发热區域,136.5W/each,total 273W;

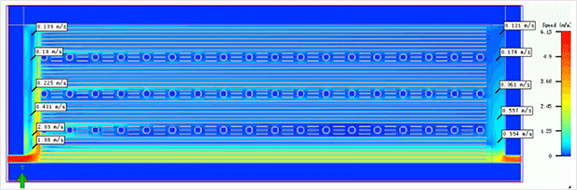

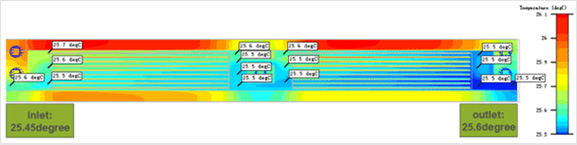

(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0, 间距3.0mm, fin length 164mm, totoal 22fins;
(4)中间圆柱(D10)為结构加强位置(螺丝固定后密封)。
(2)浅红色為发热區域,136.5W/each,total 273W;
(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0, 间距3.0mm, fin length 164mm, totoal 22fins;
(4)中间圆柱(D10)為结构加强位置(螺丝固定后密封)。

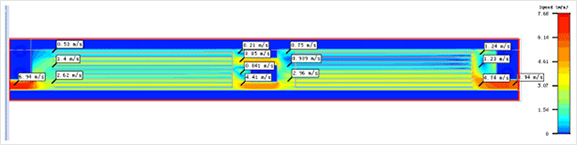

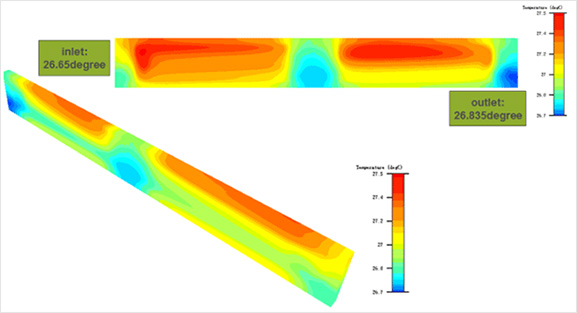

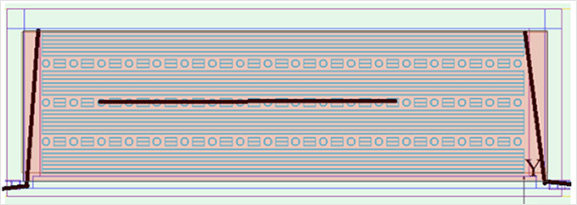

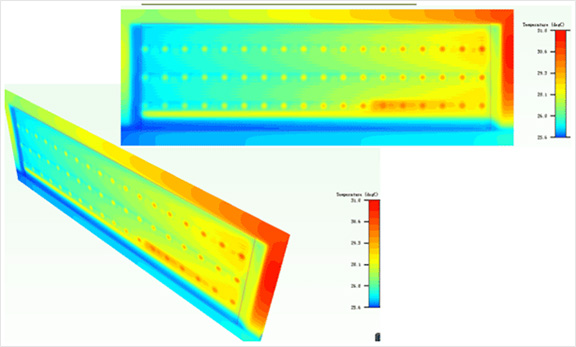

(1)cold plate B: 476* 57.4 souce size:177*44.3;
(2)浅红色為发热區域,44.5W/each,total 89W;
(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0, 间距3.0mm, fin length 165mm, totoal 9fins。
(2)浅红色為发热區域,44.5W/each,total 89W;
(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0, 间距3.0mm, fin length 165mm, totoal 9fins。

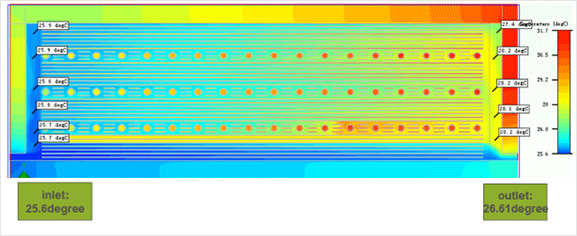

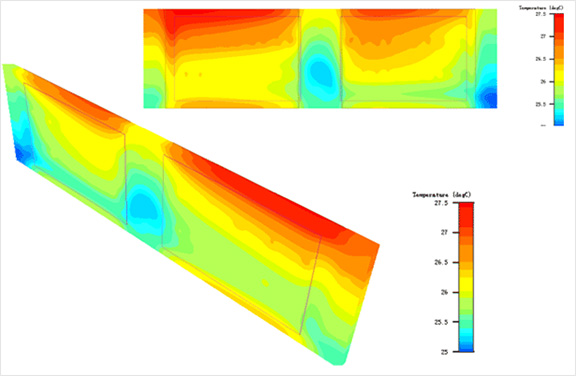

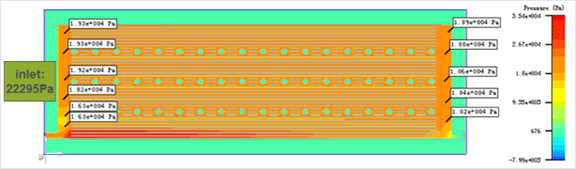

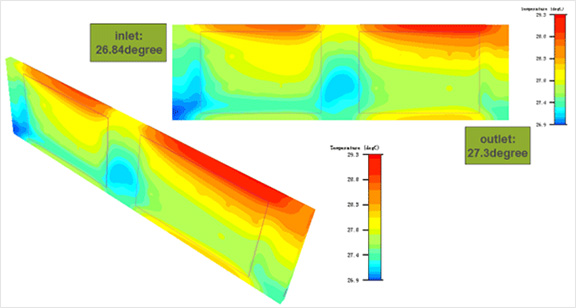

(1)cold plate C:670*240 souce size:663*180;
(2)浅红色為发热區域,total 676W;

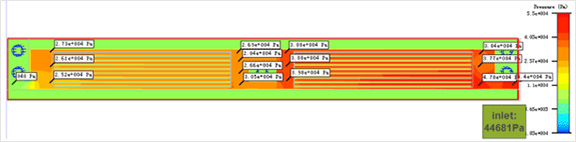

(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0,间距4.0mm, fin length 610mm, 7*4=28fins。
(2)浅红色為发热區域,total 676W;
(3)图示為水流分布图,下盖板3.0mm 厚,上盖板4.0mm 厚,中间fin 3.0mm fin厚度1.0,间距4.0mm, fin length 610mm, 7*4=28fins。
